Formlabs製品の正規販売代理店である弊社・株式会社エフ・アイ・ティは、装置屋でもあります。
1枚の大きなダンボールを細くカットし、糊をつけて重ねてプレスする、という加工機を製作しました。

送り出し搬送ローラを3Dプリンタで製作しています。

今回搬送したいものは軽いダンボールなので、
アルミ製のローラでなく3Dプリント品での代用が可能でした。

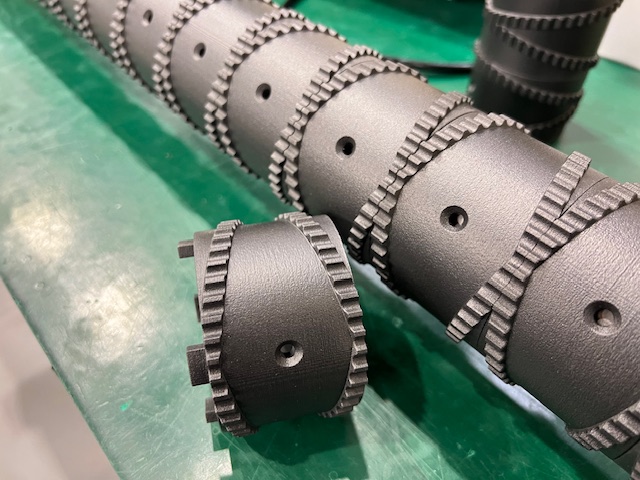

螺旋状に突起がついているのにも理由があります。

このローラはダンボールを搬送するだけでなく、糊をきれいに塗布することができます。

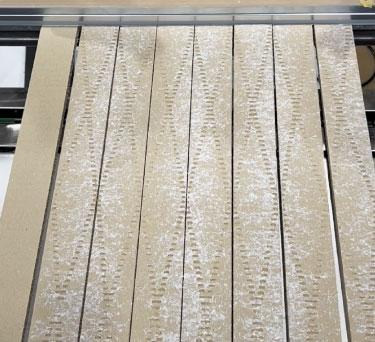

螺旋状の突起のおかげで、画像のように糊が偏ることなく、まんべんなく塗布できます。

3Dプリント品を採用するメリット

「こんな形があったらいいな」が叶うのが3Dプリンタです。
自分でデザインすることで、今回のような螺旋状に突起のついた搬送ローラをプリントすることができます。

つまり…

アイディア次第で「今までになかった機構」を作ることが可能になります！

DfAMで製造現場は変わる

3Dプリント前提のデザインをすることをDfAM（ディーファム）（Design for Addictive Manufacturing）といいます。

直訳のとおり「付加価値のある設計をしよう！」と考えると難しいかもしれませんが、
「この部品にこんな機能がついていたらいいのにな」と思うことはないでしょうか？

今回の螺旋突起付き搬送ローラは、まさにDfaMの考えを採用しています。

[搬送ローラ]　+　[糊をまんべんなく塗布する機能]　=　[螺旋突起付き搬送ローラ]　の完成です！

3Dプリントに合わせた設計力

3Dプリンタを導入するのであれば、DfAMの考えは必須といっても過言ではありません。

これまでと同じような部品をただ量産するだけではもったいない！
3Dプリンタに適した新しい設計力が必要です。

エフ・アイ・ティではDfAMにもとづいた3Dプリンタ活用方法のご提案が可能です。
ぜひ一度お問い合わせください！

3Dプリンタ導入・運用をサポート！058-370-4003受付時間 8:50-17:50［土日・他休業日除く］

お問い合わせ

使用プリンタについて

こちらの螺旋突起付き搬送ローラはFormlabs製 Fuse 1+ 30Wで製作しました。

プリントから後処理まで、真の高速造形を叶える

Fuse 1+ 30Wは、生産量を最大化・材料ロスを最小化できるように開発された工業用のコンパクトな［SLS方式］3Dプリンタです。

製品の特長

Fuse 1+ 30W Printer 120V（FS1-P-30-120V）

最大造形サイズ：165 × 165 × 300ｍｍ

高速内製

30Wの強力なレーザーによって、高精細な造形品をその日のうちにプリントします。

SLS 3Dプリントをもっと簡単に

作業工程を最大限に効率化できることを前提に設計されているため、操作が簡単です。

工業品質の材料

用途に合わせて、材料を選択することが可能です。

仕様

造形方式	粉末焼結積層造形（SLS方式） Class １レーザー製品
最大造形サイズ	165 x 165 x 300 mm（W × D × H）
積層ピッチ	110ミクロン
レーザーの種類	イッテルビウムファイバー 30W
レーザ焦点サイズ	247ミクロン
材料リフレッシュ率	20％～ 50％
ビルドチャンバー	Fuse 1+からFuse Siftに、そのまま移管可能なモジュール式
サポート材	サポート材不要
プリンタ寸法	685 × 645 × 1,070 mm（W × D × H）スタンド使用時の高さ：1,655mm
重量	120kg（ビルドチャンバーとパウダーを除く）
電力要件	120VAC、15A（専用回路推奨）
ソフトウェア使用環境	Windows 7以降、Mac OS X 10.12以降
対応ファイル形式	STL、OBJ、3MF
